支架的挠度分析

此示例显示如何使用有限元分析(FEA)分析应用负载下的三维机械部分,并确定最大偏转。

创建结构分析模型

求解线性弹性问题的第一步是创建结构分析模型。这是一个容器,可容纳几何形状,结构材料特性,阻尼参数,车身载荷,边界载荷,边界约束,超级界面,初始位移和速度和网格。

model = createpde('结构''静态固体');

导入几何图形

使用使用的简单括号模型的STL文件Importemometry.功能。该功能重建模型的面部,边缘和顶点。它可以合并一些面和边,因此数字可以与父CAD模型的数字不同。

importeometry(型号,'bracketwithhole.stl');

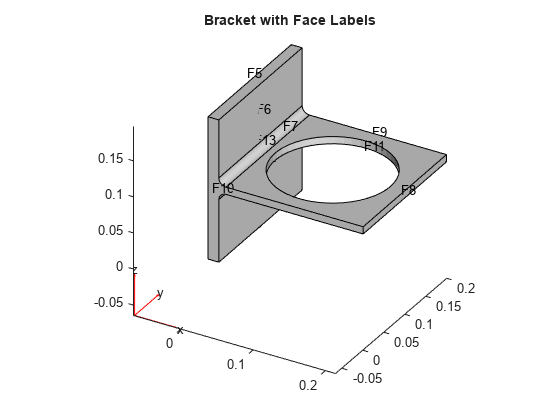

绘制几何图形,显示面部标签。

图pdegplot(模型,'FaceLabels''在')查看(30,30);标题('带脸标签的支架'

图包含轴对象。带有脸标签的标题支架的轴对象包含3型Quiver,Patch,Line的对象。

图pdegplot(模型,'FaceLabels''在')查看(-134,-32)标题('带脸标签,后视图'

图包含轴对象。带有脸标签的标题支架的轴对象,后视图包含3型QUIVIVE,PATCH,LINE的对象。

指定材料的结构性

指定材料的杨氏模量和泊松比。

结构性额外(型号,“YoungsModulus”200 e9,......'Poissonsratio',0.3);

应用边界条件和负载

问题有两个边界条件:后面(面4)是固定的,并且前面具有施加的负载。默认情况下,所有其他边界条件都是免费边界。

structuralBC(模型,'脸',4,'约束''固定的');

在负面应用分布式负载 Z. - 前面(面部8)的反转。

结构婚姻(型号),'脸',8,'surfacetroction',[0; 0; -1E4]);

生成网格

生成并绘制网格。

generatemesh(型号);图PDEPLOT3D(型号)标题('用二次四面体元素的网格');

计算解决方案

使用解决函数来计算解决方案。

结果=解决(模型)
结果=具有属性的静态结构事项:位移:[1x1竞选]应力:[1x1 Festruct] vonmisesstress:[5993x1双]网格:[1x1 emelesh]

检查解决方案

找到括号的最大偏转 Z. -方向。

minuz = min(结果.displacement.uz);fprintf('z方向上的最大偏转为%g米。minUz)
z方向的最大挠度为-4.43075e-05米。

绘制位移组件

绘制溶液载体的组分。最大偏转在 Z. -方向。因为部分和加载是对称的,所以 X - 剥离和 Z. - 剥离是对称的,而且 y 位移对中心线是反对称的。

在这里,绘图例程使用'喷射'颜色地图,蓝色代表最低值,红色代表最高值。支架载荷导致面8下沉,所以最大 Z. - 平移会出现蓝色。

图pdeplot3d(型号,“ColorMapData”,结果.displacement.ux)标题(“x-displacement”)Colormap('喷射'

图pdeplot3d(型号,“ColorMapData”,结果.Displacement.uy)标题('y-betplacement')Colormap('喷射'

图pdeplot3d(型号,“ColorMapData”,结果.displacement.uz)标题(“z-displacement”)Colormap('喷射'

情节von mises压力

von沉积节点位置的Von沉积值的绘图值。使用相同喷射Colormap。

图pdeplot3d(型号,“ColorMapData”result.VonMisesStress)标题(•冯•米塞斯应力的)Colormap('喷射'
