structuralDamping
指定阻尼参数对瞬态或频率响应结构模型
语法
描述
structuralDamping (
指定(瑞利)阻尼参数成比例structuralmodel
“阿尔法”,一个
“测试版”,b
)一个
和b
对于一个structuralmodel
对象。
频率响应模型的阻尼,结果是复杂的。使用腹肌
和角
函数来获得实值大小和阶段,分别。
structuralDamping (
指定的模态阻尼比。使用这个参数,当你解决瞬态或频率响应模型使用模态分析的结果。structuralmodel
“ζ”,z
)
返回的阻尼参数对象,使用任何以前的输入语法。阻尼
= structuralDamping (___)
例子
瑞利阻尼参数
指定比例(瑞利)梁的阻尼参数。
创建一个瞬态结构模型。
structuralModel = createpde (“结构性”,“transient-solid”);

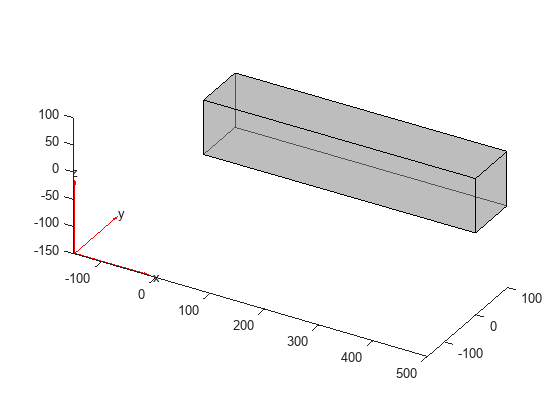

导入和绘制几何。
通用= importGeometry (structuralModel,“SquareBeam.stl”);pdegplot (structuralModel“FaceAlpha”,0.5)
指定杨氏模量、泊松比和质量密度。
structuralProperties (structuralModel“YoungsModulus”210 e9,…“PoissonsRatio”,0.3,…“MassDensity”,7800);
指定瑞利阻尼参数。
structuralDamping (structuralModel“阿尔法”10“测试版”,2)
ans = StructuralDampingAssignment属性:RegionType:“细胞”RegionID: 1 DampingModel:“比例”α:10 Beta版:2ζ:[]
解决频率响应与阻尼结构模型
解决一个阻尼频率响应问题。由此产生的位移值是复杂的。获得位移的大小和相位,使用腹肌
和角
函数,分别。加速计算,解决了模型使用模态分析的结果。
模态分析
创建一个三维的模态分析模型问题。
modelM = createpde (“结构性”,“modal-solid”);
创建几何和包括在模型中。
通用= multicuboid (10、10、0.025);modelM。几何=通用;
生成一个网格。
msh = generateMesh (modelM);
指定杨氏模量、泊松比和材料的质量密度。
structuralProperties (modelM“YoungsModulus”2 e11…“PoissonsRatio”,0.3,…“MassDensity”,8000);
识别面临申请边界约束和载荷通过绘制几何图形的脸,边标签。
pdegplot(通用、“FaceLabels”,“上”,“FaceAlpha”,0.5)

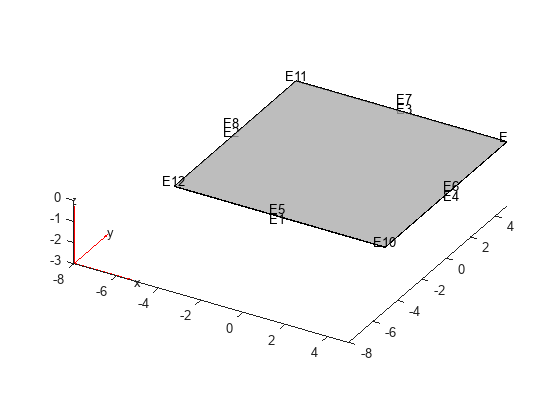

图pdegplot(通用、“EdgeLabels”,“上”,“FaceAlpha”,0.5)
指定约束的板(面临着3、4、5、6),以防止刚体运动。
structuralBC (modelM“面子”,(3、4、5、6),“约束”,“固定”);
解决这个问题的频率范围负
来12 *π
。
Rm =解决(modelM,“FrequencyRange”(负无穷,12 *π));
频率响应分析
创建一个频率响应分析模型的三维问题。
modelFR = createpde (“结构性”,“frequency-solid”);
使用相同的几何和网格用于模态分析。
modelFR。几何=通用;modelFR。要看更多有关憩苑网=;
指定相同的值为杨氏模量,泊松比,质量密度的材料。
structuralProperties (modelFR“YoungsModulus”2 e11…“PoissonsRatio”,0.3,…“MassDensity”,8000);
指定相同的约束的刚体板防止模式。
structuralBC (modelFR“面子”,(3、4、5、6),“约束”,“固定”);
指定的压力加载板的顶部(脸2)模型理想脉冲激励。在频域中,这种压力脉冲均匀分布在所有频率。
structuralBoundaryLoad (modelFR“面子”2,“压力”1 e2);
首先,解决无阻尼模型。
弗利斯特雨= [0,1,1.5,linspace(3100), 3.5, 4, 5, 6) * 2 *π;RfrModalU =解决(modelFR弗利斯特雨,“ModalResults”Rm);
现在,解决模型阻尼等于2%的临界阻尼模式。
structuralDamping (modelFR“ζ”,0.02);RfrModalAll =解决(modelFR弗利斯特雨,“ModalResults”Rm);
用频率相关阻尼解决相同的模型。在这个例子中,使用频率的解决方案弗利斯特雨
和阻尼值在1%和10%之间的临界阻尼。
ω=弗利斯特雨;ζ= linspace(0.01, 0.1,长度(ω));zetaW = @ (omegaMode) interp1(ω,ζ,omegaMode);structuralDamping (modelFR“ζ”,zetaW);RfrModalFD =解决(modelFR弗利斯特雨,“ModalResults”Rm);
插入位移板的上表面中心的三个案例。
iDispU = interpolateDisplacement (RfrModalU [0, 0, 0.025]);iDispAll = interpolateDisplacement (RfrModalAll [0, 0, 0.025]);iDispFD = interpolateDisplacement (RfrModalFD [0, 0, 0.025]);
位移的大小。放大的频率在第一模式。
图保存在情节(RfrModalU.SolutionFrequencies、abs (iDispU.Magnitude));情节(RfrModalAll.SolutionFrequencies、abs (iDispAll.Magnitude));情节(RfrModalFD.SolutionFrequencies、abs (iDispFD.Magnitude));标题(“级”25)xlim ([10]) ylim (0.5 [0])
策划阶段的位移。
图保存在情节(RfrModalU.SolutionFrequencies角(iDispU.Magnitude));情节(RfrModalAll.SolutionFrequencies角(iDispAll.Magnitude));情节(RfrModalFD.SolutionFrequencies角(iDispFD.Magnitude));标题(“阶段”)
输入参数
structuralmodel
- - - - - -瞬态频率响应结构模型
StructuralModel
对象
瞬态频率响应结构模型,指定为一个StructuralModel
对象。包含几何模型、网格、结构性能的材料,身体负荷,边界载荷、边界条件和初始条件。
例子:structuralmodel = createpde(“结构”、“transient-solid”)
一个
- - - - - -质量比例阻尼
负的数量
质量比例阻尼,指定为一个非负数。
数据类型:双
b
- - - - - -刚度比例阻尼
负的数量
刚度比例阻尼,指定为一个非负数。
数据类型:双
z
- - - - - -模态阻尼比
负的数量|函数处理
模态阻尼比,指定为一个非负数字或一个函数处理。使用一个函数处理时,每种模式都有其自己的阻尼比。自然频率的函数必须接受一个向量作为输入参数,并返回一个向量的对应的阻尼比。它必须覆盖整个频率范围为所有模式用于模态解。有关详细信息,请参见根据频率模态阻尼。
数据类型:双
|function_handle
输出参数
阻尼
——处理阻尼参数
StructuralDampingAssignment
对象
阻尼参数处理,作为一个返回StructuralDampingAssignment
对象。看到StructuralDampingAssignment属性。
更多关于
版本历史
介绍了R2018aR2020a:模态阻尼
对于模态瞬态和模态频率响应模型,指定阻尼临界阻尼的比例选择振动频率。
